■應用范圍
RTBBX系列高壓并聯電容器適用于50Hz，額定電壓等級為6kV、10kV的輸配電系統中，作為系統無功功率的補償裝置，使系統功率因數達到******，并可以調整網絡電壓，以減少配電系統和變壓器的損耗，降低線路損耗，改善電網的供電質量。
■標準與規范
1. IEC60871-1:1999高電壓并聯電容器
2. GB/T11024.1-2001標稱電壓1kV以上交流電力系統用并聯電容器
3. GB50227-95并聯電容器裝置設計規范
4. JB/T7111-1997高壓并聯電容器裝置
5. DL/T604-1996高壓并聯電容器裝置訂貨技術條件

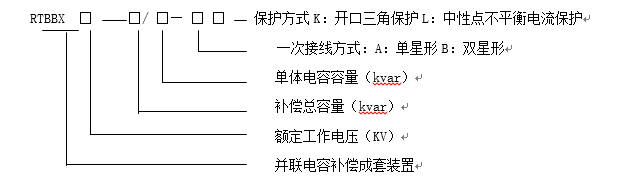

如:RTBBX10-900/150-AK代表10KV，裝置容量為900kvar，單體電容容量為150kvar，單星形接線，開口三角保護。
■性能特點
采用進口或國產優質電力電容器，具有設計場強高，體積小，可靠性高，壽命長，損耗小，運行溫升低等特點。
裝置的實際電容與其額定電容之差不超過額定值的0～10％，裝置的任何兩線路端子之間的最大值與最小值電容之比不超過1.02。
裝置允許在工頻1.1倍額定電壓下長期運行；并允許在由于過電壓和高次諧波造成的有效值1.3倍額定電流的穩態過電流下連續運行。
根據用戶系統情況，可配置不同電抗率的電抗器來抑制諧波和合閘涌流，能將電容器組投入運行瞬間產生的涌流限制在電容器組額定電流的20倍以下。
具有完善的電容器保護功能，單臺電容器短路保護采用高壓噴逐式熔斷器；并根據主接線型式的不同，電容器組設有開口三角不平衡電壓、中性點不平衡電流等繼電保護。

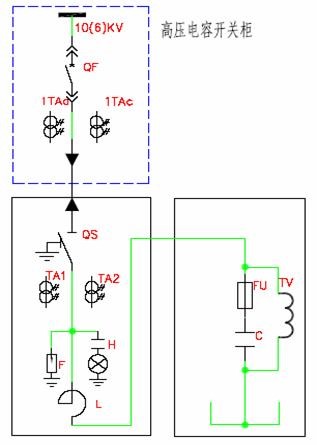

■典型方案圖
典型方案
1. 請?zhí)峁┊a(chǎn)品全型號，補償總?cè)萘亢蛦闻_(tái)電容容量，系統電壓及接線方式。
2. 電抗率的選擇。
3. 結構方式：柜式，框架式，集合式，戶內或戶外。
4. 要求柜體尺寸及顏色。
