應用范圍
RTBB型高壓并聯電容器裝置（自動投切）適用于石化、冶金、鋼鐵、機械、水泥、交通、化工等行業6kV、10kV電力系統，在配電線路中作系統無功功率的自動無功補償裝置，系統對6kV、10kV母線進行自動跟蹤投切，穩定網絡電壓和線路功率因數，以減少配電系統和變壓器的損耗，提高電網供電質量。
■標準及規范
IEC60871-1：1999高電壓并聯電容器
GB50227-1995并聯電容器裝置設計規范
JB/7111-1997高電壓并聯電容器裝置
GB/T11024.1-2001標稱電壓1kV以上交流電力系統用并聯電容器
DL/T604-1996高電壓并聯電容器裝置訂貨技術條件

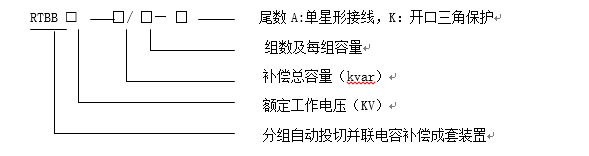

■ 快速選型
如:RTBB10-900/(300+600)-AK代表10KV，裝置容量為900kvar，分兩組投切，一組300kvar，一組600kvar，單星形接線，開口三角保護。
■性能特點
采用進口或國產優質電力電容器，具有設計場強高，體積小，可靠性高，壽命長，損耗小，運行溫升低等特點。
采用先進的無功功率和電壓調節控制裝置，自動跟蹤母線無功功率和電壓對電容器組進行自動投切控制，可靠性高，抗干擾能力強，自動化程度高，操作方便且具有強大的顯示功能及全面的統計功能，有自動控制、手動操作、遠方控制多種工作方式供用戶選擇。
無功功率控制裝置具有友好的人機界面，大屏幕顯示菜單，實時顯示運行參數及故障信息；具有RS-485通訊接口，實現四遙功能，能與變電站綜合自動化接口實現就地、后臺機和調度三方面控制和管理。
根據用戶系統情況，可配置不同電抗率的電抗器來抑制諧波和合閘涌流，能將電容器組投入運行瞬間產生的涌流限制在電容器組額定電流的20倍以下。
裝置由多路等容或差容電容器組進行投切，可根據總補償容量靈活分組，補償精度高、沖擊小，能獲得最大的無功補償效果。
裝置具有過電壓保護、過電流保護、欠電壓保護、電壓（電流）不平衡保護、諧波保護等多種保護功能。
可針對用戶的實際情況設計補償方案。

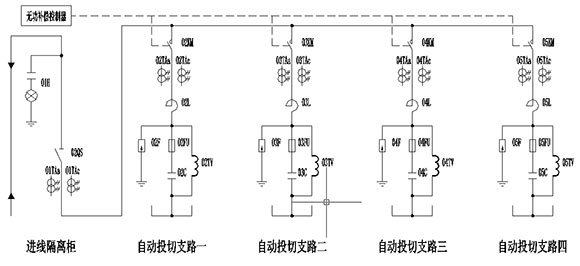

■典型方案圖
■訂貨須知：
請?zhí)峁┊a(chǎn)品全型號，補償容量和分組要求。
需要電抗器時，應提供諧波情況，主要是提供最低諧波次數
要求柜體尺寸及顏色。
若用戶有特殊要求，請與我公司協商訂貨。
