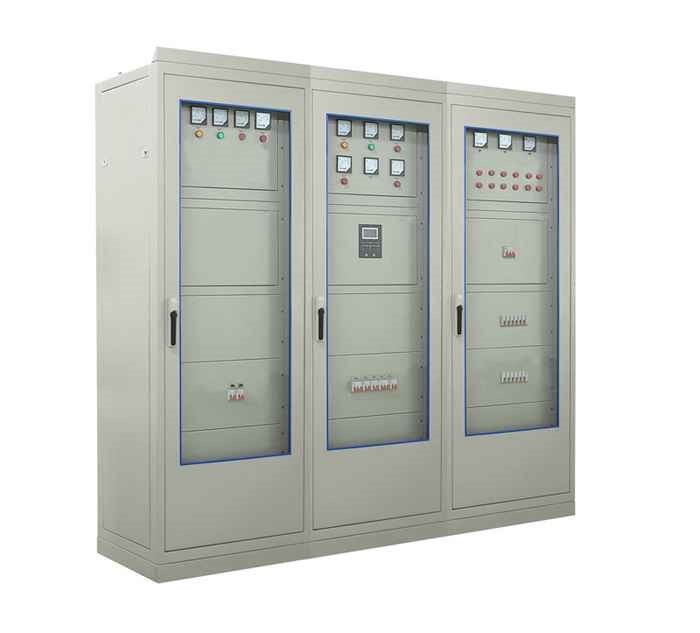

GZDW系列智能型高頻開關直流電源柜

■產品簡介

GZDW智能直流電源屏設計參照了電力部《DL/T5044-2004》、《JB/5777.2-2002》及《JB/5777.3-2002》等相關技術標準制作，能可靠滿足輸配電系統正?；蚍钦顟B(tài)下的直流控制電源和高低壓開關分合閘的供電需求。它廣泛適用于500KV以下的變配電站和60萬千瓦以下發電廠的直流操作電源需求。

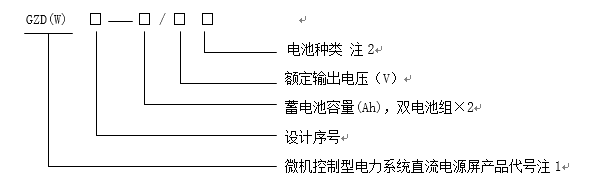

■ 快速選型

注1：G－柜，Z－直流電源，D－電力系統用（T－通信系統用）W－微機控制型

注2：電池種類：C－超高倍率鎘鎳電池；G－高倍率鎘鎳電池；Z－中倍率鎘鎳電池；

F－防酸式鉛酸電池；M－免維護鉛酸電池。

■ 技術指標

1. 三相交流輸入電壓380V（+15%，-10%），頻率50 HZ。

2. 控制母線直流輸出電壓：220V。

3. 控制母線直流輸出電流額定值：4A。

4. 免維護全密封鉛酸蓄電池的電池容量額定值：40AH。

5. 直流屏在0.5秒內瞬時輸出電流值2C：80A。

6. 控制母線電壓穩定度 ≤±2%。

7. 控制母線電壓紋波系數 ≤±0.1%。

8. 恒流精度 ≤±0.5%。

9. 合閘母線電壓 ≤+15%，-10%。

10. 最大限流輸出電流(A)：1.2IN。

11. 效率 ≥90%。 3.12 功率因數 ＞0.92。

12. 響應速度：0.2ms。

13. 整機噪聲 ≤50dB。

14. 均流方式：自動均流。

15. 諧波：無干擾

    ■訂貨須知

    1． 產品型號；
    2． 主要技術參數；
    3． 訂貨數量。
